Negli ultimi anni, gli strumenti di analisi virtuale sono diventati sempre più potenti e predittivi, permettendo di accelerare il processo di sviluppo e di gestire la crescente complessità nei sistemi dei veicoli. Tuttavia, la quantità di test non si è ridotta, a causa di diversi fattori:

  • Modelli di simulazione dettagliati richiedono una validazione accurata, basata su dati sperimentali affidabili
  • Il perfezionamento di alcuni attributi del veicolo necessita ancora del "tocco umano", fornito da test e sviluppo soggettivi e oggettivi su prototipi fisici
  • Lo sviluppo e la validazione di funzioni di guida avanzate (ADAS, guida autonoma) richiedono ancora un ampio test del mondo reale

In questo contesto, in un mercato globale estremamente competitivo, il processo di sperimentazione deve essere estremamente efficiente, efficace in termini di tempo e costi, considerando:

  • Qualità complessiva della misura
  • Conformità e riproducibilità dell'esecuzione dei test
  • Accuratezza dei dati: sensori e sistema di acquisizione
  • Efficienza dei costi
  • Tempo di preparazione: facile impostazione del sensore del veicolo e configurazione del sistema DAQ
  • Tempo di prova effettivo: ottimizzare l'utilizzo del tempo impiegato sulla pista di prova o su un banco di prova

Dewesoft Vehicle Dynamics plugin è progettato per portare avanti la pre-elaborazione dei segnali grezzi in conformità con i requisiti delle norme ISO per l'analisi dei dati obiettivo di dinamica del veicolo. Tutte le impostazioni possono essere gestite nella configurazione di Dewesoft. Le caratteristiche principali includono:

  • Gestione del sistema di coordinate
  • Filtri
  • Compensazione dell'effetto di posizione del sensore
  • Compensazione dell'effetto della accelerazione
Data processing tasks done by DS-VDplugin

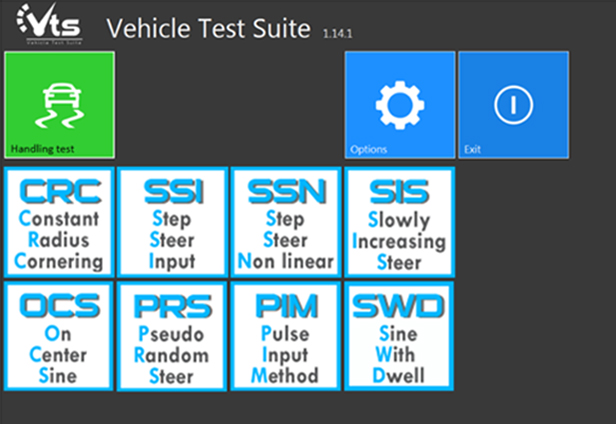

Fornisce inoltre un catalogo di manovre di prova per la valutazione obiettiva del comportamento della dinamica del veicolo, sulla base di standard ISO: per ogni tipo di test, criteri di validazione e altri parametri oggettivi sono calcolati e resi disponibili come canali calcolati nel file di misura.

Example of maneuver settings in Vehicle Dyamics plugin and results

Leane VTS - Vehicle Test Suite

Per ottenere la massima produttività sulla pista di prova con il plugin DS Vehicle Dynamics, Leane International ha sviluppato l'applicazione VTS:

  • Un' interfaccia driver facile da usare per i sistemi DEWESoft
  • Supporto per il plugin DEWESoft Vehicle Dynamics
  • Gestione dei dati del veicolo e delle coordinate del sensore
  • Norme internazionali o procedure di prova personalizzate
  • Dewesoft integrato nel pannello di misurazione VTS  visualizzazione rapida dei parametri principali e controllo di esecuzione
  • Denominazione automatica dei file di test e memorizzazione in una struttura di cartelle personalizzata
  • Sovrapposizione di dati e statistiche da esecuzioni di test ripetute
  • Architettura modulare per una facile estensione e ulteriore personalizzazione
Session data management: vehicle data, sensors data, etc.

L'applicazione Leane VTS gestisce i parametri di configurazione di ogni tipo di test:

  • Info: informazioni di base sul test
  • Misurazione: frequenza di campionamento, ID schermo Dewesoft e altre impostazioni di misurazione
  • Condizioni di trigger
  • Condizioni di esecuzione, ad esempio la velocità nominale o la frequenza di sterzata, e i valori tipici o consentiti
  • Condizione di convalida: parametri di convalida e loro soglie utilizzate nel controllo di convalida
  • L'utente può modificare e archiviare la configurazione predefinita di ogni tipo di test, inclusi i valori predefiniti dei parametri di esecuzione e la soglia per i parametri di convalida

Quindi VTS suggerisce i valori predefiniti al driver di test, che possono selezionare questi valori dal pannello di misurazione in base al piano di test, senza bisogno di aprire la configurazione di Dewesoft: un tocco è sufficiente, come VTS impostare tutto nel plug-in Dynamics veicolo tramite DCOM Interfaccia.Tutte le funzioni principali sono disponibili con un semplice tocco:

  • Avvio/arresto della memorizzazione
  • Impostazione test
  • Analisi dei test
  • Salva/Annulla il file di test

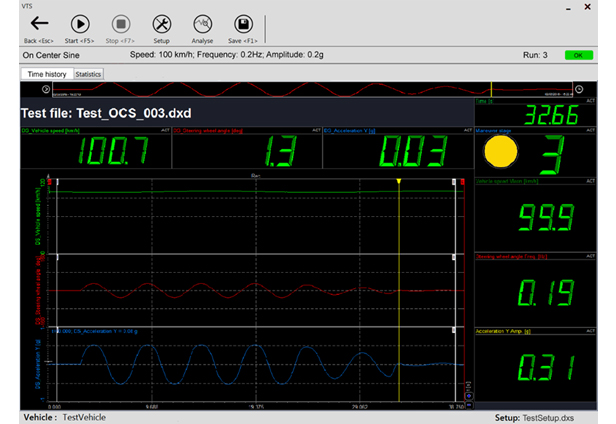

Dopo ogni esecuzione dei test, viene fornito automaticamente un feedback rapido e diretto. Il pannello "Quick Look " è costituito da più finestre a schede, tra cui una panoramica dei principali canali e parametri di test chiave.

Il nuovo plugin Vehicle Dynamics è ora disponibile in Dewesoft per gestire tutti i compiti essenziali relativi ai test di dinamica dei veicoli oggettivi, secondo i principali standard internazionali. L' applicazione VTS di Leane permette di ottenere la massima produttività con DS-VDplugin, grazie ad un'interfaccia utente personalizzabile facile da usare che fornisce all'utente un accesso senza interruzioni alle impostazioni del plugin e ai risultati.
